　アンドロイドアプリ開発　
◆ 画像（イメージ）のスライド描画
・ 画像（イメージ）をスライドしながら描画します

１．新規プロジェクトで　「 ＩｍａｇｅＳｌｉｄｅ 」　を新規に作成します

１）ファイル(F)　→　新規(N)　→　プロジェクト(P)

２）Ａｎｄｒｏｉｄ　の　Ａｎｄｒｏｉｄ プロジェクト　を選択し、［次へ(N)］ボタン　をクリック
・プロジェクト名に　「 Image 」　を入力
・ビルド・ターゲットの　□ Ａｎｄｒｏｉｄ ２．２　を　チェック　（最新のバージョン）
・アプリケーション名に　「 ImageSlide 」　を入力
・パッケージ名に　「 任意のドメイン名 」　を入力　（ドメイン名をパッケージ名に利用）
・□ Ｃｒｅａｔｅ Ａｃｔｉｖｉｔｙがチェック状態で、名称に　「 ImageSlide 」　を入力
・［完了］ボタン　をクリック

２．Ｖｉｅｗクラス　「 ＩｍａｇｅＳｌｉｄｅＶｉｅｗ 」　を新規に作成します

１）ｓｒｃのパッケージ上で右クリック　→　新規(W)　→　クラス
・名前(M)に　「 ImageSlideView 」　を入力
・スーパークラス(S)に　「 android.view.View 」　を入力
・［完了］ボタン　をクリック

３．画像（イメージ）を配置します

１）resのフォルダー上で右クリック　→　新規(W)　→　フォルダー
・フォルダー名(N)に　「 drawable 」　を入力
・［完了］ボタン　をクリック

２）作成した drawable のフォルダー上で右クリック　→　インポート
・一般　→　ファイル・システム
・［次へ］ボタン　をクリック
・次のディレクトリーから(Y)に画像（イメージ）があるフォルダーを指定　（参照ボタンで指定）
・取得する画像（イメージ）をチェック
・［完了］ボタン　をクリック

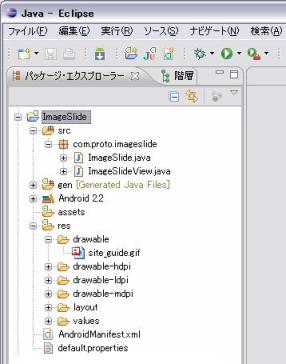

（プロジェクトの構成）


４．生成された　「 ImageSlideView 」　を書き換え
package com.proto.imageslide;

import android.content.Context;
import android.content.res.Resources;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.view.SurfaceHolder;
import android.view.SurfaceView;

public class ImageSlideView extends SurfaceView
                            implements SurfaceHolder.Callback,Runnable {

    private SurfaceHolder holder;	// サーフェイスホルダー
    private Thread thread;		// スレッド

    private Paint paint;		// ペイント
    private Canvas canvas;		// キャンパス

    private Bitmap images;		// 画像（イメージ）
    private int px=0; 		        // X座標
    private int py=0; 		        // Y座標
    private int vx=10;		        // X速度
    private int vy=10;		        // Y速度

    private int cnt=0; 		        // カウント

    // コンストラクタ
    public ImageSlideView(Context context) {
        super(context);

        // 画像（イメージ）の指定
        Resources r=context.getResources();
        images=BitmapFactory.decodeResource(r,R.drawable.site_guide);

        // サーフェイスホルダーの生成
        holder=getHolder();
        holder.addCallback(this);
        holder.setFixedSize(getWidth(),getHeight());

        // ペイントの生成
        paint=new Paint();
        paint.setAntiAlias(true);	  // 文字の縁を滑らかに描く
        paint.setTextSize(18);		  // 文字サイズ
        paint.setColor(Color.MAGENTA);	  // 文字色

    }

    // サーフェイスの生成
    public void surfaceCreated(SurfaceHolder holder) {
        thread=new Thread(this);
        thread.start();
    }

    // サーフェイスの終了
    public void surfaceDestroyed(SurfaceHolder holder) {
        thread=null;
    }

    // サーフェイスの変更
    public void surfaceChanged(SurfaceHolder holder, int format,int w,int h) {
    }

    // スレッドの処理
    public void run() {

        while(thread!=null) {

            int imgW=images.getWidth();	     // 画像（イメージ）幅
            int imgH=images.getHeight();     // 画像（イメージ）高さ

            // ロック
            canvas=holder.lockCanvas();

            // 背景色の指定　（android.graphics.Colorの定義）
            canvas.drawColor(Color.CYAN);

            ++cnt;
            canvas.drawText("画像（イメージ）のスライド描画 "+cnt,0,20,paint);
            canvas.drawText("サイズ： 幅="+imgW+", 高さ="+imgH,0,40,paint);
            canvas.drawText("座標： X="+px+", Y="+py,0,60,paint);
            canvas.drawText("速度： X="+vx+", Y="+vy,0,80,paint);

            // 画像（イメージ）のスライド描画
            canvas.drawBitmap(images,px,py,null);

            // アンロック
            holder.unlockCanvasAndPost(canvas);

            // 描画座標のスライド
            if (px<-imgW || getWidth()


５．「 ImageSlide 」　を書き換え
package com.proto.imageslide;

import android.app.Activity;
import android.os.Bundle;
import android.graphics.PixelFormat;
//import android.view.Window;

public class ImageSlide extends Activity {
    /** Called when the activity is first created. */
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // ウィンドウタイトルの非表示
        requestWindowFeature(Window.FEATURE_NO_TITLE);

        // ウィンドウの表示形式
           （OPAQUE：不透明，TRANSLUCENT：半透明，TRANSPARENT：透過）
        getWindow().setFormat(PixelFormat.TRANSLUCENT);

        // setContentView(R.layout.main);書き換え
        setContentView(new ImageSlideView(this));
    }
}


・機能の説明
public class ImageSlideView extends SurfaceView
                            implements SurfaceHolder.Callback,Runnable {

implements SurfaceHolder.Callback,Runnable の追加

android.app.Activity　 のActivityクラスでウィンドウの取得

// アクティビティの現在ウィンドウの取得（ウィンドウAPIにアクセス）
public Window getWindow ()
android.view.Window　 のWindowクラスでウィンドウ形式の指定

// ウィンドウ形式の指定（PixelFormatでの値）
public void setFormat (int format)
android.graphics.PixelFormat　 のPixelFormatクラスのコンスタント

OPAQUE　     ：　システムが不透明な形式
TRANSLUCENT　：　システムが半透明をサポートする形式
TRANSPARENT　：　システムが透過性をサポートする形式

android.view.SurfaceView　 のSurfaceViewクラスの生成

// サーフェイスホルダー の取得
public SurfaceHolder getHolder ()
android.view.SSurfaceHolder　 のSurfaceHolderの生成

// コールバックインターフェイスの追加（コールバックインターフェイス）
public abstract void addCallback (SurfaceHolder.Callback callback)

// ウィンドウの固定サイズの指定（ウィンドウの幅，ウィンドウの高さ）
public abstract void setFixedSize (int width, int height)
android.view.SurfaceHolder.Callback　 の実装

// サーフェイスホルダー 生成時の処理（サーフェイスホルダー）
public abstract void surfaceCreated (SurfaceHolder holder)

// サーフェイスホルダー 破棄（終了）時の処理（サーフェイスホルダー）
public abstract void surfaceDestroyed (SurfaceHolder holder)

// サーフェイスホルダー 変更（形式やサイズ）時の処理
   （サーフェイスホルダー，新しいPixelFormat，新しい幅，新しい高さ）
public abstract void surfaceChanged (SurfaceHolder holder, int format, int width, int height)


６．プロジェクトの実行（実行構成の作成は、「プロジェクトの新規作成」を参照）
１）実行(R)　→　実行(R)

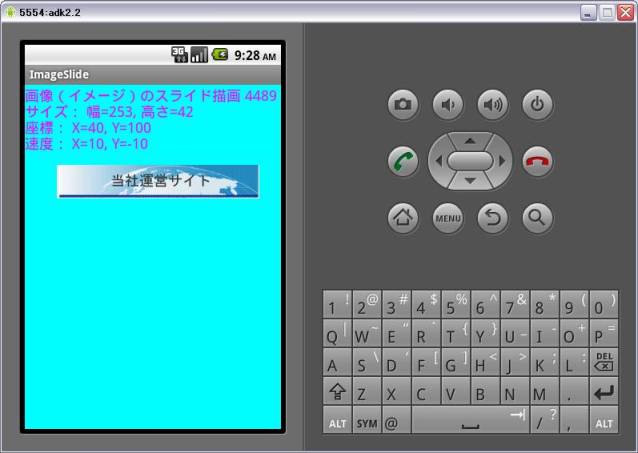

（画像イメージをスライド描画する）
