アンドロイドアプリ開発　
◆ イメージボタンの配置
・ ボタンにイメージを設定します

１．新規プロジェクトで　「 ＴｏｏｌｓＢｕｔＩｍｇ 」　を新規に作成します

１）ファイル(F)　→　新規(N)　→　プロジェクト(P)

２）Ａｎｄｒｏｉｄ　の　Ａｎｄｒｏｉｄ プロジェクト　を選択し、［次へ(N)］ボタン　をクリック
・プロジェクト名に　「 ToolsButImg 」　を入力
・ビルド・ターゲットの　□ Ａｎｄｒｏｉｄ ２．２　を　チェック　（最新のバージョン）
・アプリケーション名に　「 ToolsButImg 」　を入力
・パッケージ名に　「 任意のドメイン名 」　を入力　（ドメイン名をパッケージ名に利用）
・□ Ｃｒｅａｔｅ Ａｃｔｉｖｉｔｙがチェック状態で、名称に　「 ToolsButImg 」　を入力
・［完了］ボタン　をクリック

２．画像（イメージ）を配置します

１）resのフォルダー上で右クリック　→　新規(W)　→　フォルダー
・フォルダー名(N)に　「 drawable 」　を入力
・［完了］ボタン　をクリック

２）作成した drawable のフォルダー上で右クリック　→　インポート
・一般　→　ファイル・システム
・［次へ］ボタン　をクリック
・次のディレクトリーから(Y)に画像（イメージ）があるフォルダーを指定　（参照ボタンで指定）
・取得する画像（イメージ）をチェック
・［完了］ボタン　をクリック

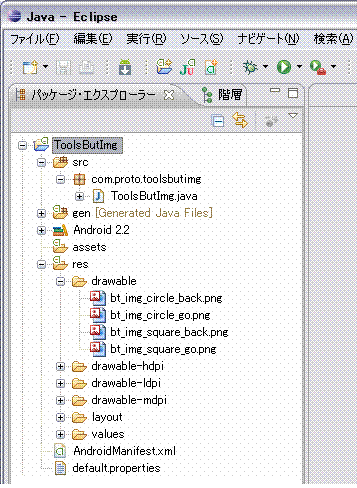

（プロジェクトの構成）


３．「 ToolsButImg 」　を書き換え
package com.proto.toolsbutimg;

import android.app.Activity;
import android.os.Bundle;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Color;
import android.widget.ImageButton;
import android.widget.TextView;
import android.widget.LinearLayout;
import android.view.View;
//import android.view.Window;

public class ToolsButImg extends Activity implements View.OnClickListener {

    private final static int MatchParent=LinearLayout.LayoutParams.MATCH_PARENT;
    private final static int WrapContent=LinearLayout.LayoutParams.WRAP_CONTENT;

    // ボタンのイメージ（画像）定義
    Bitmap imgB0;
    Bitmap imgB1;
    Bitmap imgB2;
    Bitmap imgB3;

    // イメージボタンの生成
    private ImageButton makeImageButton(
              ImageButton imageButton,Bitmap image,String tag,String params) {
        imageButton.setTag(tag);
        imageButton.setImageBitmap(image);
        imageButton.setOnClickListener(this);
        if (params == "MATCH") {
            imageButton.setLayoutParams(
                new LinearLayout.LayoutParams(MatchParent,WrapContent));
        } else {
            imageButton.setLayoutParams(
                new LinearLayout.LayoutParams(WrapContent,WrapContent));
        }
        return imageButton;
    }

    /** Called when the activity is first created. */
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        // setContentView(R.layout.main);書き換え

        // ウィンドウタイトルの非表示
        // requestWindowFeature(Window.FEATURE_NO_TITLE);

        // レイアウトの生成
        LinearLayout layout=new LinearLayout(this);
        layout.setBackgroundColor(Color.WHITE);// 背景色の指定
        layout.setOrientation(LinearLayout.VERTICAL);// HORIZONTAL, VERTICAL
        setContentView(layout);

        // テキストの生成
        TextView txtView = new TextView(this);
        txtView.setTextColor(Color.MAGENTA);
        txtView.setTextSize(16f);
        txtView.setText("イメージボタン操作のチェック");
        layout.addView(txtView,
                       new LinearLayout.LayoutParams(MatchParent,WrapContent));

        // イメージ（画像）の取り込み
        //Bitmap image;
        imgB0=BitmapFactory.decodeResource(getResources(),
                                           R.drawable.bt_img_circle_go);
        imgB1=BitmapFactory.decodeResource(getResources(),
                                           R.drawable.bt_img_square_go);
        imgB2=BitmapFactory.decodeResource(getResources(),
                                           R.drawable.bt_img_circle_back);
        imgB3=BitmapFactory.decodeResource(getResources(),
                                           R.drawable.bt_img_square_back);

        // イメージボタン定義
        ImageButton imgButton;

        // イメージボタンの生成
        /* （layout.addView(button,
                new LinearLayout.LayoutParams(WRAP_CONTENT,WRAP_CONTENT));） */
        imgButton=new ImageButton(this);
        layout.addView(makeImageButton(imgButton,imgB0,"0","WRAP"));
        imgButton=new ImageButton(this);
        layout.addView(makeImageButton(imgButton,imgB1,"1","MATCH"));

    }

    @Override
    // イメージボタンクリックの処理
    public void onClick(View view) {

        // タグ情報の取得
        int tag=Integer.parseInt((String)view.getTag());

        // イメージボタン情報の取得
        ImageButton ib = (ImageButton)view;

        if (tag==0) {
            ib.setTag("2");
            ib.setImageBitmap(imgB2);
        }else if (tag==1) {
            ib.setTag("3");
            ib.setImageBitmap(imgB3);
        }else if (tag==2) {
            ib.setTag("0");
            ib.setImageBitmap(imgB0);
        }else if (tag==3) {
            ib.setTag("1");
            ib.setImageBitmap(imgB1);
        }

    }

}


・機能の説明
public class ToolsButImg extends Activity implements View.OnClickListener {

implements View.OnClickListener の追加

android.view.View.OnClickListener のOnClickListenerインターフェース

// クリックリスナーの処理（オーバーライド）
public abstract void onClick (View v)
android.widget.ImageButton　 のImageButtonクラスの生成

public ImageButton (Context context)
android.widget.ImageView　 のImageViewクラスで指定

// イメージの指定（ビットマップ・イメージ）
public void setImageBitmap (Bitmap bm)
android.view.View のViewクラスで指定

// タブの指定（タグ情報）
public void setTag (Object tag)

// クリック処理の指定（実行のコールバック）
public void setOnClickListener (View.OnClickListener l)

// レイアウト（配置）の指定（レイアウト情報）
public void setLayoutParams (ViewGroup.LayoutParams params)
public LinearLayout (Context context)

// レイアウトの向きの指定（HORIZONTAL ：水平， VERTICAL：垂直）
　　｛デフォルトは水平｝
public void setOrientation (int orientation)
android.graphics.BitmapFactory のBitmapFactoryクラスで指定

// イメージ（画像）の指定（イメージ・オブジェクト，イメージＩＤ）
public static Bitmap decodeResource (Resources res, int id)
android.content.ContextWrapper のContextWrapperクラスで処理

// イメージ・オブジェクトのインスタンス（初期化）
public Resources getResources ()
android.view.View.ViewGroup のViewGroupの指定

// ビュー（画面）へ項目の追加（ビュー項目）
public void addView (View child)
android.view.View.OnClickListener のOnClickListenerインターフェース

// クリックリスナーの処理（オーバーライド）
public abstract void onClick (View v)

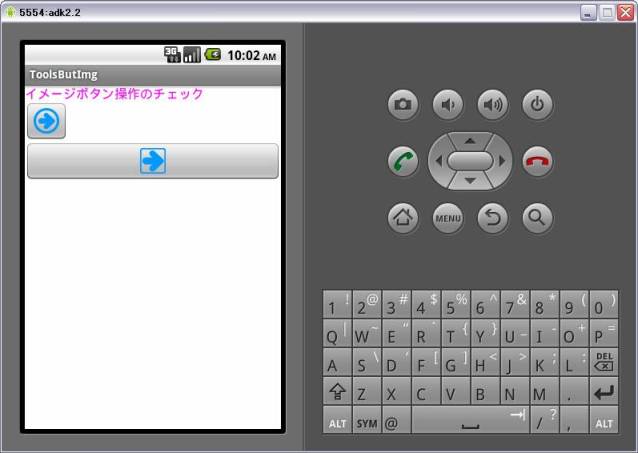

４．プロジェクトの実行（実行構成の作成は、「プロジェクトの新規作成」を参照）
１）実行(R)　→　実行(R)


（上の○→ボタンをクリック）


（下の□→ボタンをクリック）


（上の○←ボタンをクリック）
